一、镀铜钢管拉伸试验方案

客户名称：某公司
试验名称：镀铜钢管（内排气管）拉伸试验方法
试样材料：镀铜钢管(长200mm)
执行标准：GB/T 228-2002
试样数量：1根试样
试样参数：直径40MM（外径）、2.5mm(内径）、  试验速度2mm/min
试验方案：1.选用3T楔形拉伸夹具配4~8mm V形夹块；
2.夹持试样上端并清零；
3.移动横梁到适当位置夹持试样下端；
4.用微动控制横梁卸力到0~1N，并位移清零；
5.出试验报告；
报告内容：尺寸、截面移、抗拉力、抗拉强度、屈服强度、延伸率；
其他说明：该试样伸长率为20.3%，面引伸计为YYU-5020的有超量程情况；
备        注：该试验所用夹具：3T楔形拉伸夹具，其图号为：L3-01。

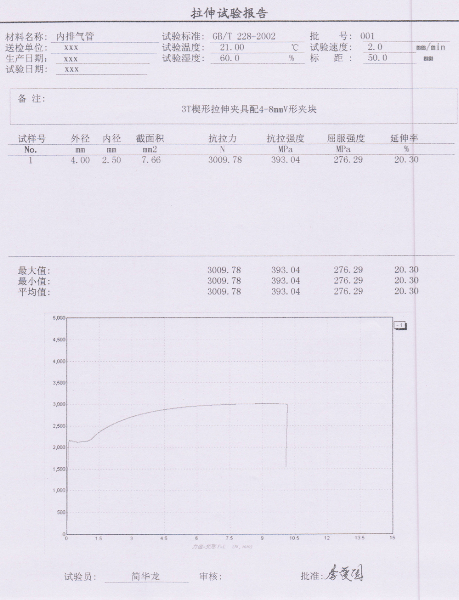

二、镀铜钢管拉伸试验报告及特征曲线图：

三、镀铜钢接地材料优点:
镀铜钢是一种复合材料，是通过电镀工艺将铜金属均匀的覆盖在钢材表面而形成的新型接地材料。
1.镀铜钢接地材料利用表层厚达0.254mm铜层的防腐性，同时采用分子间相互渗透的电镀工艺，具备了优异的防腐性能。可保证地网50年免维护，和传统材料相比有良好的经济性能并满足全寿命设备周期管理，符合新材料新工艺新设备范畴。
2.在高频接地或雷击电流作用下，产生集肤效应，让镀铜钢接地材料据有接近于纯铜的导电性。
3.垂直镀铜接地材料安装方便快速，免开挖省时省力。通过连接，可实现任意深度并利用地下含水层，降阻效果明显，同时无需额外钻深井，从而减少变电站占地面积。
4.水平镀铜钢接地材料为绞线，成卷供货，铺设时接头少，穿管弯曲方便。绞线每股单独电镀，铜层厚度高达0.3mm以上，导电性能优异。
